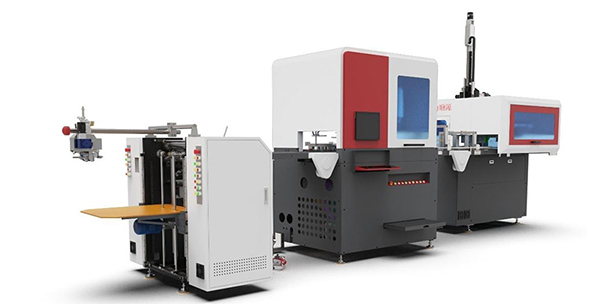

ماكينة ذكية اوتوماتيكية لتصنيع العلب الصلبة LY-HB1500CZ Intelligent Automatic Rigid Box Making Machine
خط إنتاج العلب لتصنيع العلب الصلبة المجمعة والعلب الصلبة ذات الحواف المشطوفة.
- سرعة الإنتاج: 25–35 قطعة/دقيقة
- دقة التمركز: ±0.05 مم
- زمن تغيير المقاسات: 30 دقيقة

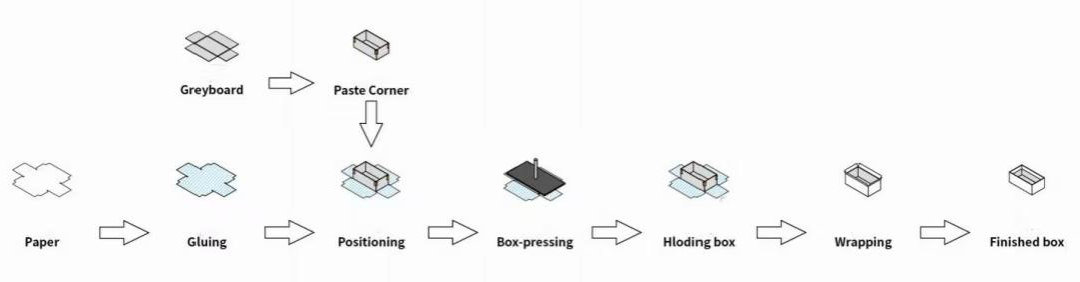

عملية الانتاج

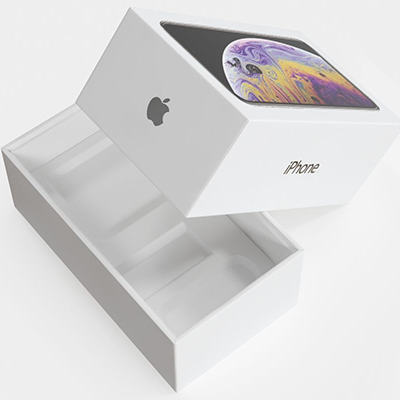

تم تصميم الماكينة الذكية الاوتوماتيكية لتصنيع العلب الصلبة LY-HB1500CZ للإنتاج عالي الكمية للعلب الصلبة، بما في ذلك علب الهواتف الذكية، وعلب الهدايا، وعلب مستحضرات التجميل، وعلب الساعات، والعلب ذات الحواف المشطوفة.

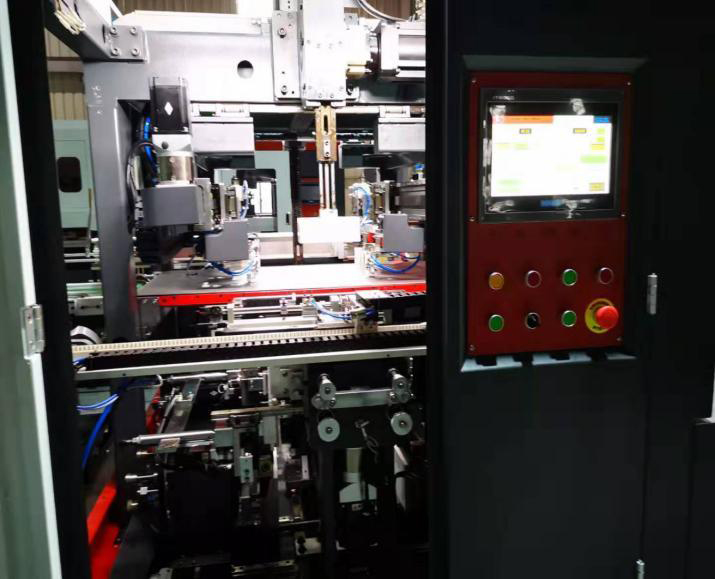

تعتمد الماكينة على نظام تحكم PLC، وواجهة تشغيل HMI، ونظام تتبع بالكاميرات، حيث تنفذ تلقائيًا المراحل الرئيسية لتصنيع العلب، بما في ذلك تغذية ورق التغليف، وتغذية الكرتون الرمادي، ولصق الزوايا، ولصق الكرتون الرمادي، ورفع العلبة، والتغليف الجانبي، وثني الحواف إلى الداخل، وطي الزوايا، والتشكيل النهائي. كما يساهم التصميم المطوّر للماكينة في تعزيز سلامة المشغل ويمنح المعدات مظهرًا أكثر حداثة وتنظيمًا.
تعمل أقسام التغذية واللصق والنقل بمحركات سيرفو مع إمكانية التحكم المتدرج بالسرعة، مما يدعم التشغيل الدقيق، ويسهّل عملية الضبط، ويقلل زمن تغيير المقاسات. وفي قسم اللصق، تعمل كاميرا بدقة 10 ميجابكسل بالتعاون مع ذراع روبوتية لالتقاط الكرتون الرمادي وتطبيق المادة اللاصقة عليه، محققة دقة تموضع تصل إلى ±0.05 مم. أما قسم التشكيل، فيستخدم وحدات توجيه خطية ABBA اليابانية ونظام قيادة بالكامة الافتراضية لضمان حركة سلسة، وجودة تشكيل مستقرة، وثني أعمق للحواف، وطي أكثر دقة ونظافة للزوايا.
المواصفات الفنية| حجم الورقة | W | 95-600 mm |
| L | 120-700 mm | |
| سمك الورقة | 80-300 g/㎡ | |
| ارتفاع الكومة | 800 mm | |
| سماكة الكرتون | 1-3 mm | |
| حجم العلبة الصلبة | L | 55-480 mm |
| W | 55-300 mm | |
| H | 15-160 mm | |
| مقاس الغلاف الخارجي للعلبة | L | 55-480 mm |
| W | 25-300 mm | |
| H | 15-160 mm | |
| ارتفاع تداخل اللسان | 7-120 mm | |
| حجم الطي المتقاطع للسان | 120 mm | |
| سرعة الإنتاج | 25-35 pcs/min | |
| زمن الإعداد | 30 mins | |
| دقة التمركز | ±0.05 mm | |
| مصدر الطاقة | 380V/50Hz | |
| القدرة القصوى | 30kW/380V | |
| ضغط الهواء | 0.5-0.7 MPa (1.0-1.2m3/min) | |
| سعة وعاء الغراء | 50 kg | |
| وزن الماكينة | 7500kg | |
| الأبعاد الكلية (الطول × العرض × الارتفاع) | 7500 mm*4200 mm*3500 mm | |
-

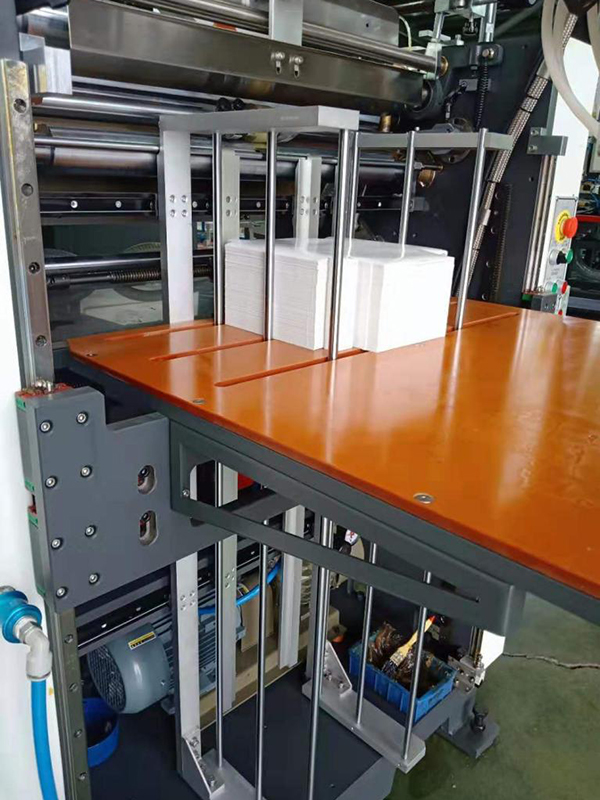

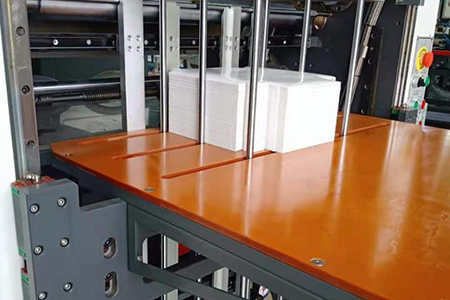

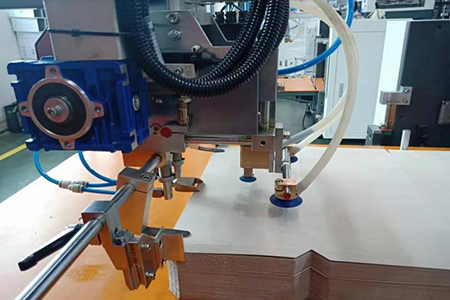

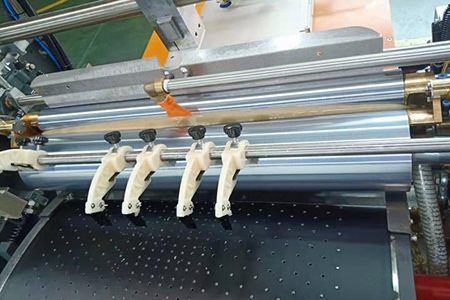

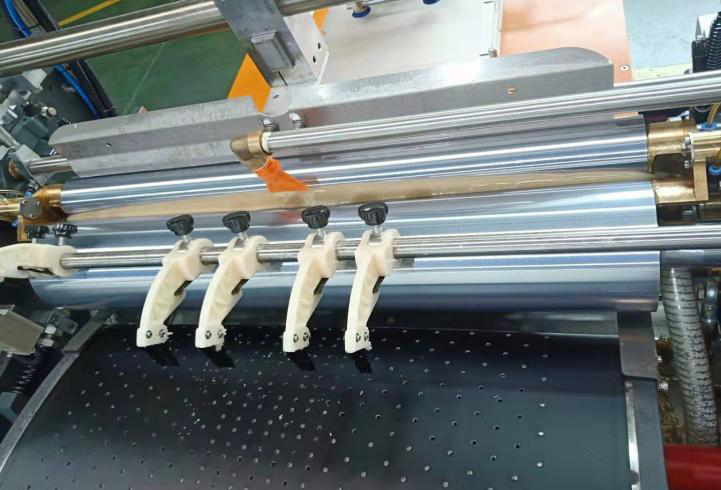

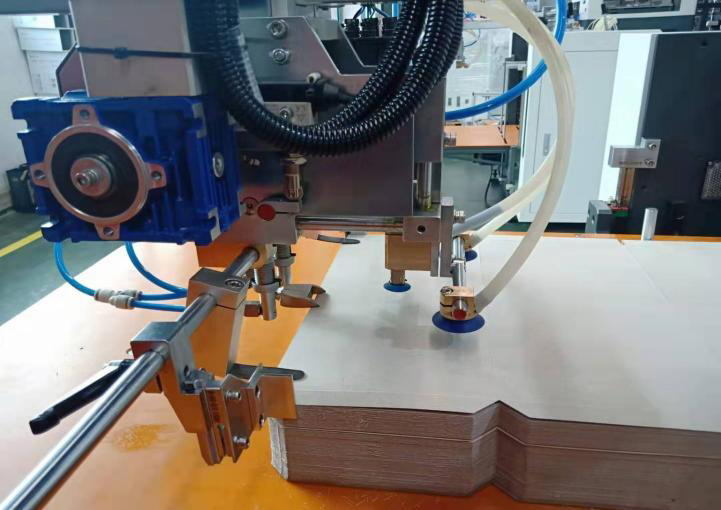

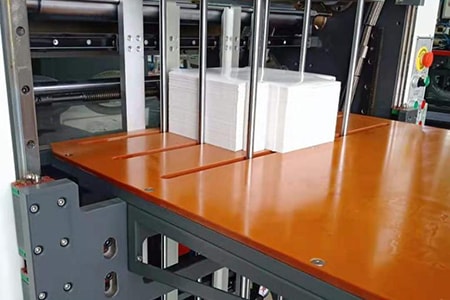

مغذي الورق- ٥. يتميز نظام التغذية المعتمد على السيرفو بإمكانية التحكم المستقل في تغذية الورق وحركة البكرات، مما يضمن دقة أعلى في عملية الإدخال.
- ٦. يساهم نظام التغذية في منع حدوث أي انحراف في طول الورق بين الصفحات المتتالية، مما يحافظ على ثبات الأبعاد وجودة الإنتاج.
- ٧. يعتمد نظام التغذية الخلفي بالشفط الكامل (Full-servo rear suction) على تقنية متقدمة تمنع تغذية ورقتين في الوقت نفسه، وتُحسن من استقرار وكفاءة عملية التغذية.
- ٨. يتميز مجرى توجيه الغراء المدمج بتصميم بسيط يسهل تنظيفه وصيانته، مما يقلل وقت التوقف ويحسن استمرارية التشغيل.
-
-

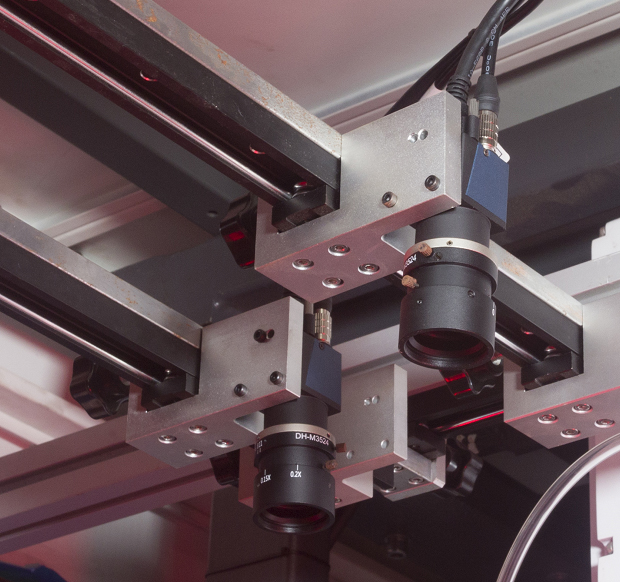

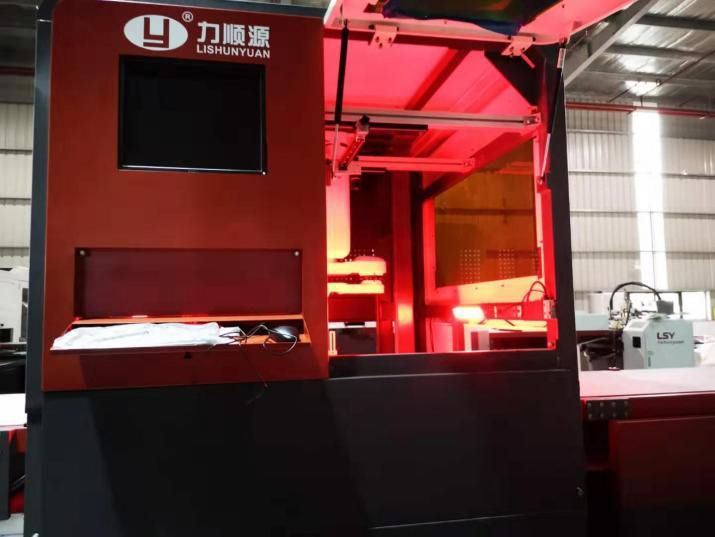

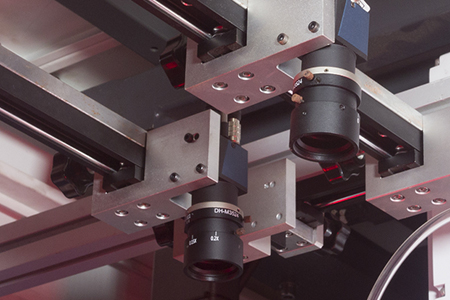

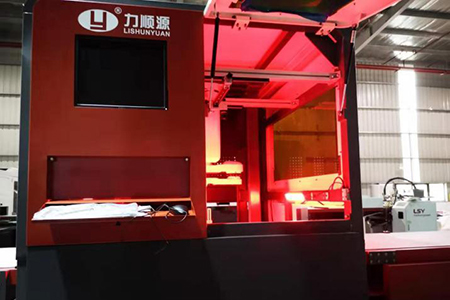

التموضع البصري- ٤. يتميز باستخدام أذرع روبوتية من شركة Yamaha لضمان تموضع دقيق وعالي الثبات أثناء التشغيل.
- ٥. يوفر نظام التمركز البصري بدقة 10 ميغابكسل قدرة تحديد موضع فائقة الدقة تصل إلى ±0.05 مم، مما يضمن أعلى مستويات الدقة في الإنتاج.
- ٦. تعمل أربع كاميرات مع ذراعين روبوتيين بالتكامل مع وحدات حركة لولبية على محوري X وY، لتحقيق تموضع دقيق للغاية واستقرار عالٍ أثناء العمليات.
-
-

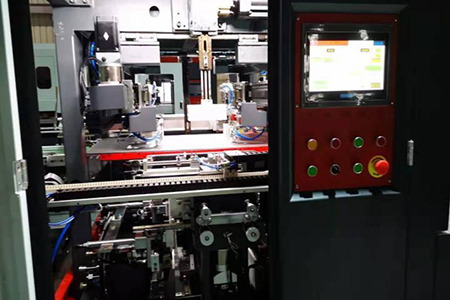

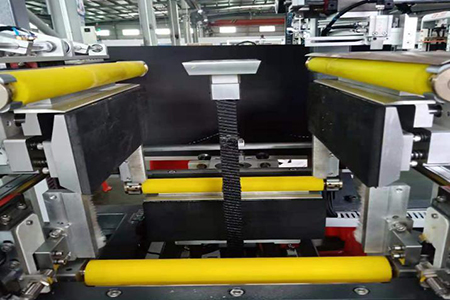

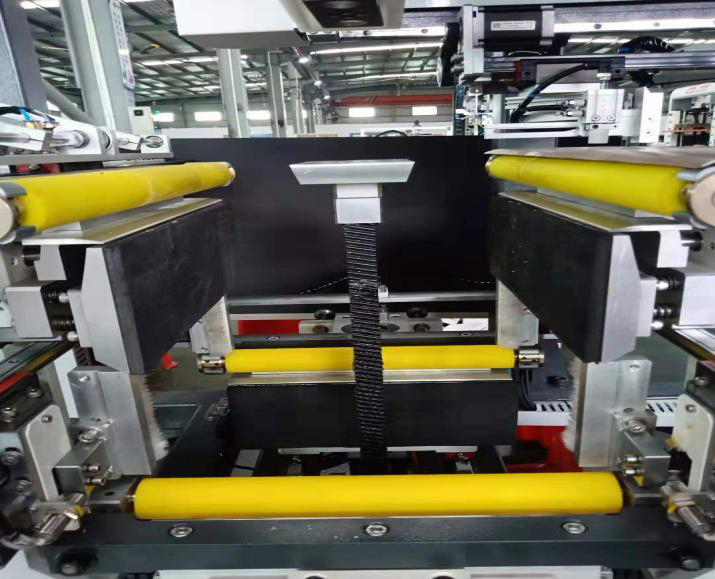

نظام تشكيل العلب ثنائي المحطات- يتيح نظام الضبط الأوتوماتيكي المعتمد على محركات السيرفو للمشغّل إدخال أبعاد المنتج فقط، لتتولى الماكينة بعد ذلك إجراء جميع التعديلات والضبط اللازم تلقائياً، مما يقلل زمن الإعداد ويرفع كفاءة التشغيل.
- تعتمد وحدة التغليف والتشكيل الذكية ثنائية المحطة على تصميم متطور يختصر وقت تغيير المقاسات والإعدادات، ويساهم في زيادة الطاقة الإنتاجية وتحقيق تشغيل أكثر استقراراً.
- تم تزويد الماكينة بنظام إنذار ذكي لاكتشاف التصادمات، مزود بخاصية حفظ واسترجاع المعلمات التشغيلية، حيث يمكن تخزين ما يصل إلى 999 مجموعة من بيانات الإنتاج واستدعاؤها عند الحاجة، مما يسرّع عمليات الضبط ويحد من فترات التوقف.
- يساهم نظام نقل الصناديق بواسطة المشابك الجانبية في حماية سطح الورق من الخدوش أو التلف أثناء المناولة، بما يضمن الحفاظ على المظهر النهائي عالي الجودة للمنتج.
-
