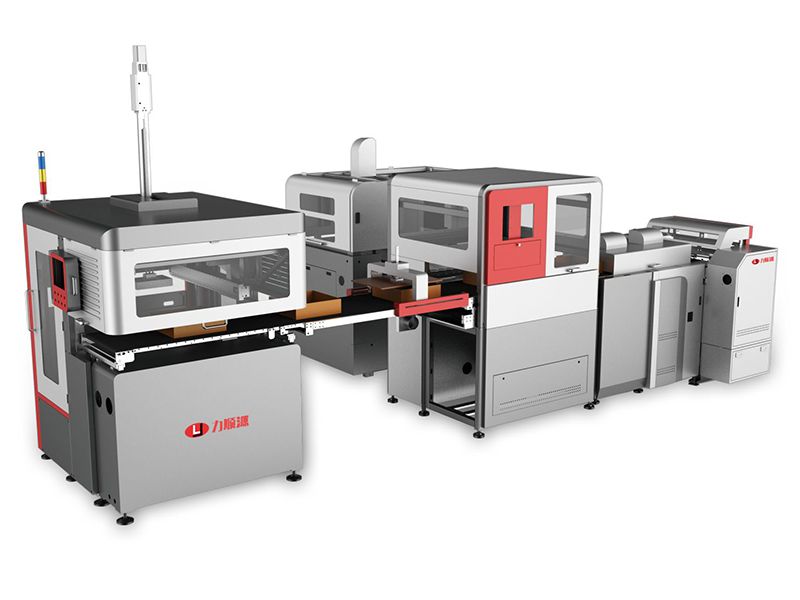

ماكينة تصنيع صناديق الكرتون الصلبة الآلية، LY-HB1200CMAutomatic Rigid Box Making Machine
خط إنتاج كامل لتصنيع الصناديق الكرتونية الكبيرة والصناديق ذات الأغطية المفصلية
ماكينة LY-HB1200CM هي ماكينة تصنيع الصناديق الآلية التي تم تصميمها لتصنيع الصناديق الكرتونية الصلبة الكبيرة بسرعة وكفاءة. يمكن لماكينة تصنيع الصناديق أن تنتج مجموعة متنوعة من أنواع الصناديق الصلبة بكميات كبيرة مثل علب الهاتف، علب المجوهرات، علب مستحضرات التجميل، علب الساعات، وإلخ. ماكينة تصنيع الصناديق الكرتونية الصلبة متوفر للصناديق ذات الأحجام التي تتراوح من 85 مم إلى 600 مم في الطول، ومن 70 مم إلى 400 مم في العرض، ومن 15 مم إلى 120 مم في الارتفاع، مما يجعلها مناسبة لتلبية متطلبات سوق التعبئة والتغليف الحديثة.

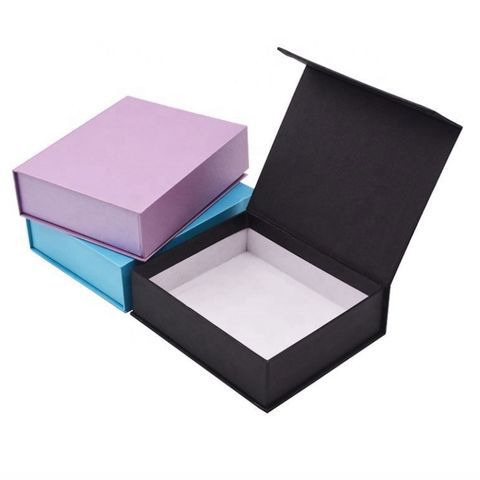

علب المجوهرات
علب على شكل الكتاب

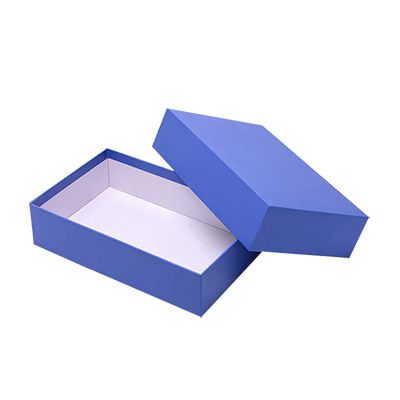

علب من قطعتين

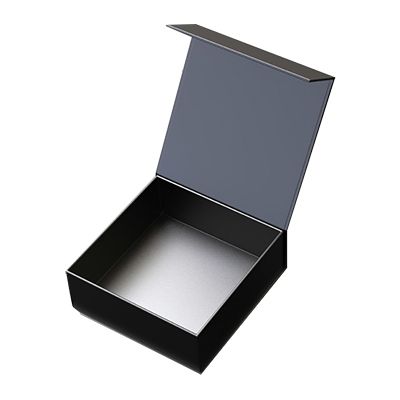

صندوق الكتف ذو الغطاء المفصلي
علب ذات أشكال غير منتظمة
الخصائص
- ماكينة تصنيع صناديق الكرتون تم تصميمها بشكل مبتكر بمظهر أكثر جاذبية.

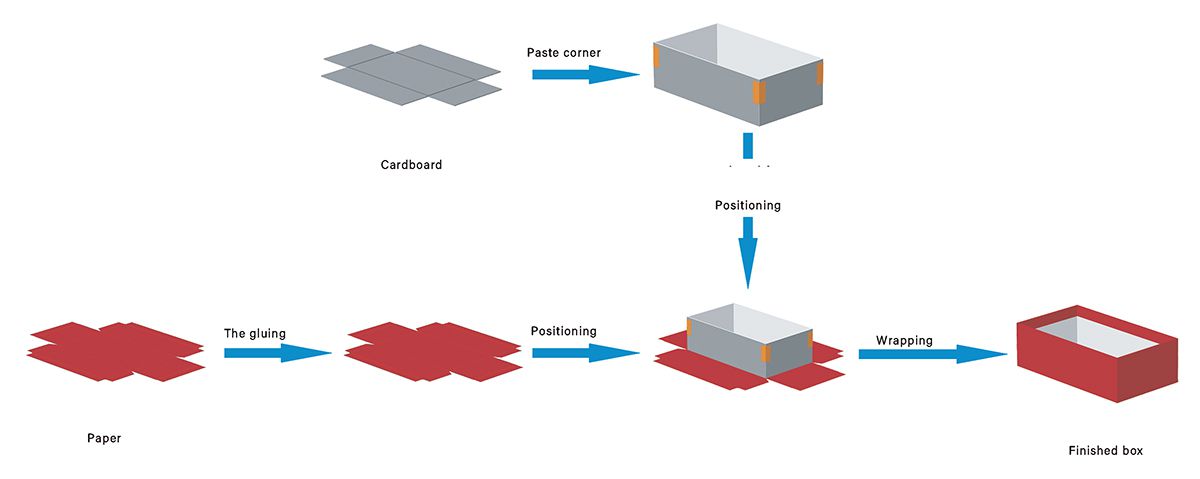

- تتميز ماكينة تصنيع صناديق الكرتون الصلبة بنظام تحكم كامل بمحرك السيرفو المقترن ببنظام متقدم لتحديد موضع الصورة، مما يسمح بالتغذية، اللصق بالغراء، أدخال الكرتون، لصق الزوايا، التموضع، مناولة وتثبيت الصندوق، طي الحواف، طي الرفرف، وتشكيل الصندوق.
- تم تجهيز وحدة التغذية، وأداة تطبيق الغراء اللاصق، وحزام النقل بمحركات مؤازرة (سيرفو) من علامات تجارية معروفة مثل Panasonic، مما يسمح بسرعات متغيرة، ودقة عالية، وسهولة الضبط، وتوفير الوقت.
- تم تجهيز موضع لصق الزوايا بنظام تحديد موضع الصورة وذراع آلي لتحسين الدقة والكفاءة، مع نطاق خطأ يبلغ ±0.05 مم، بالإضافة إلى سرعات تحديد المواقع وتصحيح الأخطاء بشكل أسرع.
- تستخدم ماكينة التغليف للعلب الكرتونية الصلبة مشغل التوجيه الخطي والكاميرا الإلكترونية الأفتراضية THK، وهو أكثر استقرار، ومقاومة للاهتراء، وأكثر سلاسة في الحركة، مع نطاق حجم أكبر لعمق الطي وأبعاد طول الرفرف (طرف الصندوق).
- ماكينة تصنيع صناديق الكرتون الآلية مناسبة لصنع صناديق ورقية عالية الجودة عن طريق تشابك أو تداخل الرفارف (أطراف) القصيرة للصندوق.
- تتوفر طريقة جديدة لتطبيق المادة اللاصقة لكل من الغراء الأبيض والمواد اللاصقة المنصهرة بالحرارة.
- ماكينة تصنيع الصناديق الكرتونية الصلبة قادرة على تصنيع منتجات ورقية محززة واستكمال تغليف الحواف وطي الرفرف دفعة واحدة.
| موديل المنتج | LY-HB1200CM | |
| قياس الورق | L | 120mm-880mm |
| W | 95mm-600mm | |
| سمك الورق | 80-300g/㎡ | |
| ارتفاع كومة الورق | 850mm | |
| سمك الورق المقوى | 1-3mm | |
| قياس الصندوق النهائي | L | 85mm-600mm |
| W | 70mm-400mm | |
| H | 15mm-120mm | |
| دقة التموضع | ±0.05mm | |
| سرعة التصنيع | من 20 إلى 30 قطعة في الدقيقة | |
| حجم حاوية الغراء اللاصق | 50KG | |
| ضغط الهواء | 175 لتر في الدقيقة | |
| الوزن | 6200KG | |
| القياس الكلي (L*W*H) | 8500 mm*3400 mm*3500 mm | |
- يتم ضبط كل البارامترات باستخدام الكمبيوتر
- استكشاف الأخطاء وإصلاحها
- التغذية الآلية لورق الغلاف والورق المقوى
- التحكم على مدار 24 ساعة في التسخين المسبق للغراء اللاصق
- 999 صيغة مدمجة في ماكينة تصنيع الصناديق الكرتونية
- واجهة المستخدمة المستقلة (HMI) مع لحام القفل الحراري للصندوق
- نظام التحكم بمحرك السيرفو INOVANCE
- نظام تحديد موضع الصورة وروبوت المناولة (مع وجود خطأ قدره ±0.05 مم)
- رفع واسترجاع الصندوق آلياً
- نظام آلي للتحكم في لزوجة المادة اللاصقة (اختياري)
- إمكانية التحويل لتكون مجهزة بآلة ربط الكرتون (اختياري)
-

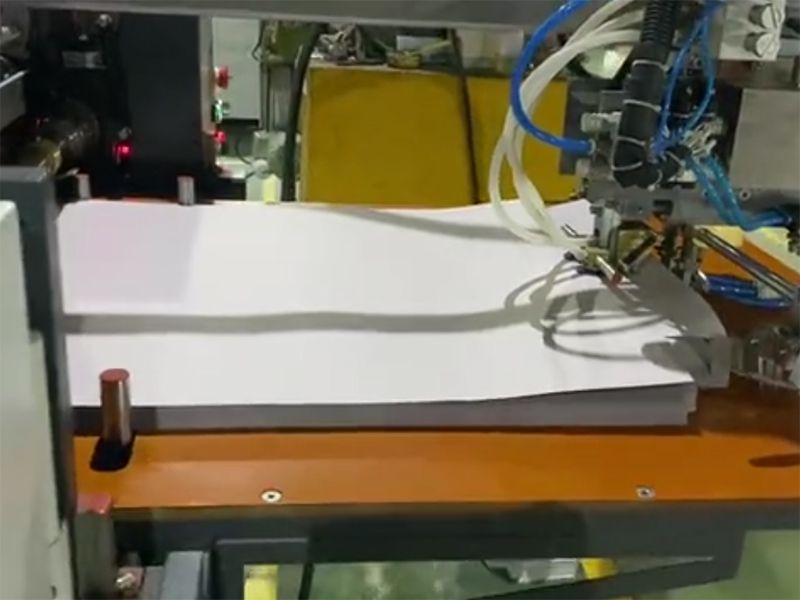

وحدة التغذية المزدوجة- وحدات التغذية المزدوجة التي يتم التحكم فيها بمحرك مؤازرة (سيرفو) بالكامل تضمن عملية التغذية المستقرة.
- تعمل وحدات التغذية ذات الشفط الأمامي والنفخ الخلفي على تجنب التغذية المزدوجة للورق.
- بكرة الغراء بعرض 620 مم تسمح بتغذية الورق أحادي أو مزدوج الوجه في وقت واحد.
-
منصة الورق (بليت)- فترات توقف أقل للتحميل حيث يصل الحد الأقصى لارتفاع كومة الورق إلى 850 مم.
-

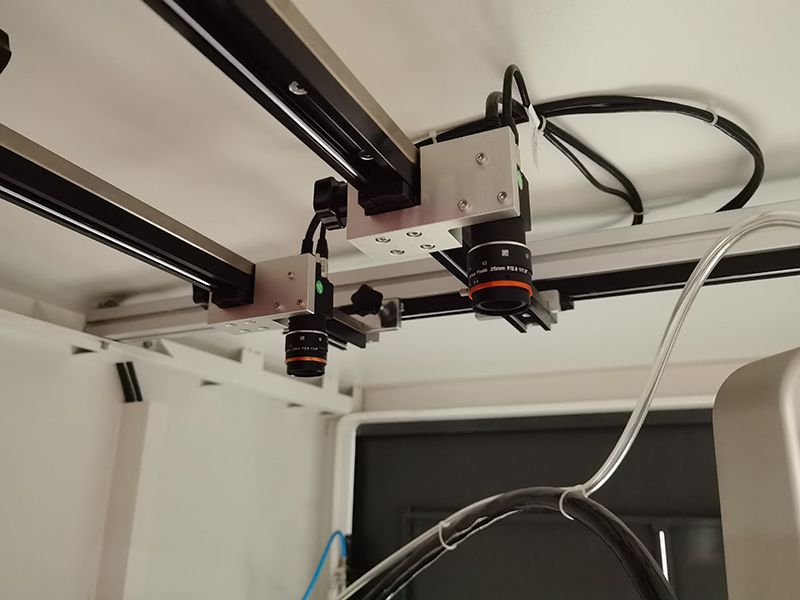

تقنية التموضع البصري HD- يتيح تحديد المواقع البصري بدقة عالية بالإضافة إلى الذراع الآلية (روبوت) الياباني سرعة تصنيع قصوى تبلغ 30 قطعة في الدقيقة.
- الذراع الآلية (روبوت) يمكنها التقاط صندوقين في وقت واحد بدقة تحديد الموضع تصل إلى ± 0.05 مم.
-

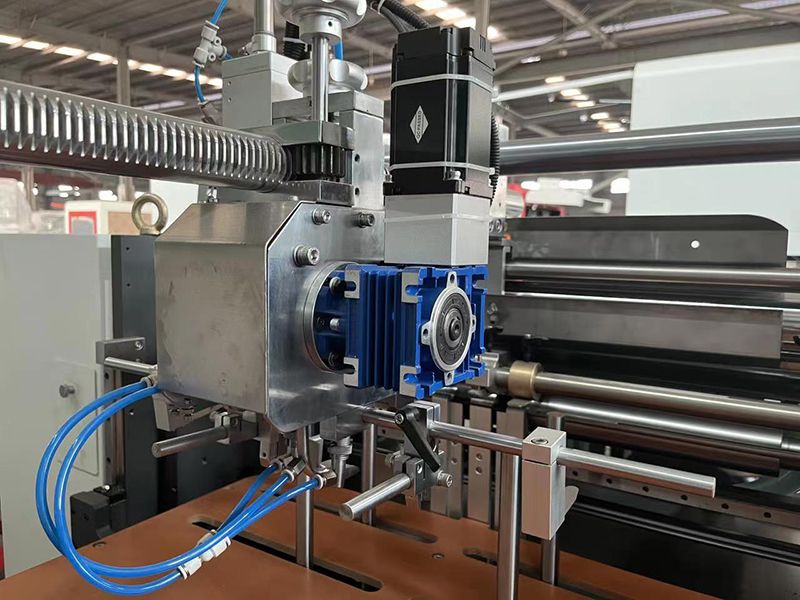

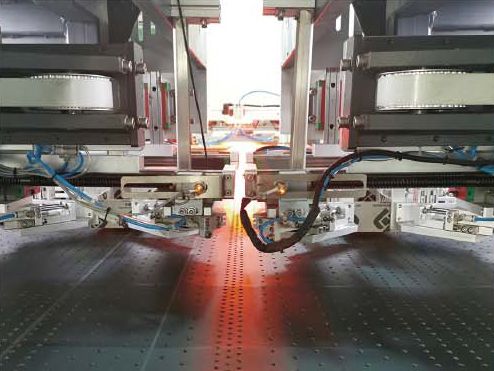

وحدة تغليف الصندوق الآلية- وظيفة التشكيل الآلي للصندوق تمنع الورقة من الخدش عند سحب الصندوق.
- يتم تخفيض التكلفة حيث يمكن لكل رأس تغليف أن يعمل بشكل منفصل.
- يتم التحكم بالكامل في ماكينة تصنيع صناديق الكرتون الصلب بواسطة محرك السيرفو (المؤازر)، مما يسمح بتبديل النمط بسهولة خلال 5 دقائق فقط.
-

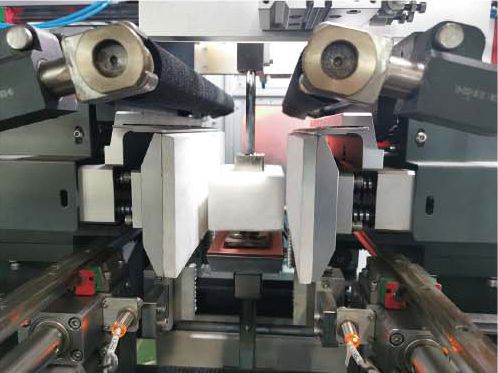

آلية طي حواف الطبقة المزدوجة- تم تصميم ماكينة تصنيع الصناديق الكرتونية الآلية هذه بآلية طي حواف الطبقة المزدوجة مما يعمل على استقرار الشفرة، الفرشاة ولوحة الضغط، مما يوفر تكاليف التصنيع.
- يتم التحكم بالكامل في ماكينة تصنيع صناديق الكرتون الصلب بواسطة محرك السيرفو (المؤازر)، ويمكن ضبط كل جزء من خلال شاشة العرض الرقمية. بحيث تقلل الدقة العالية من حاجة المشغلين إلى الخبرة الفنية.
-

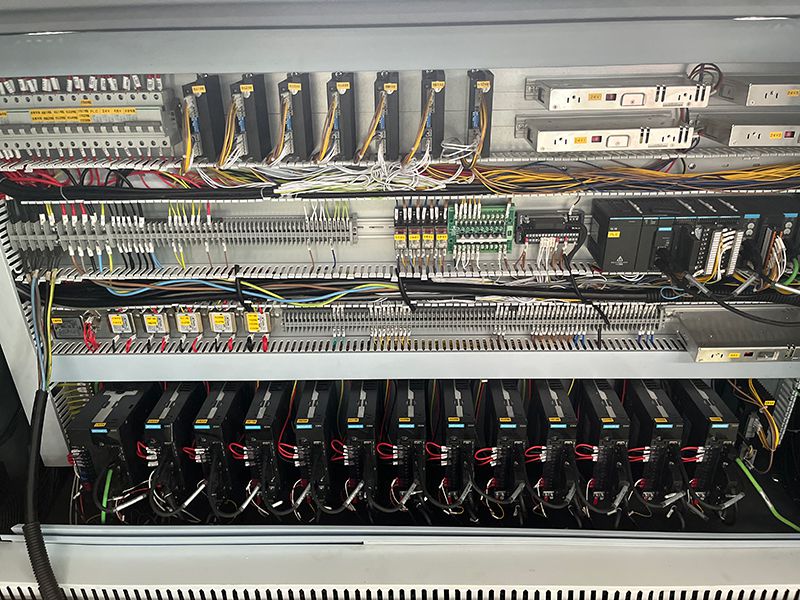

وحدة التحكم الكاملة بمحرك السيرفو- ستم التحكم في ماكينة تصنيع الصناديق الكرتونية بمحرك السيرفو، تقليل حاجة المشغلين إلى الخبرة الفنية.
-

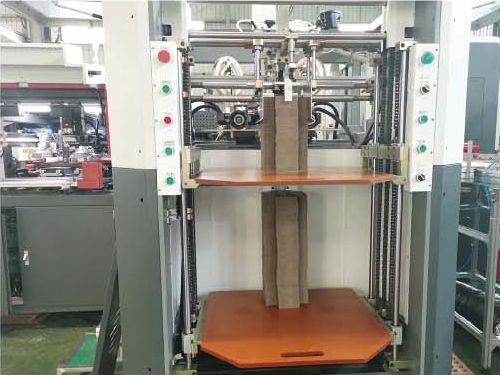

وحدة التغذية المستمرة بواسطة منصتي نقالة (بليت)- تتيح وحدة التغذية تسليم سريع ومستقر للورق. قادرة على تصنيع الصناديق الورقية الصلبة ذات الإغلاق المغناطيسي.
- التغذية المستمرة تمنع حدوث التوقفات أثناء الإنتاج المكلف وتزيد من كفاءة الإنتاج.
