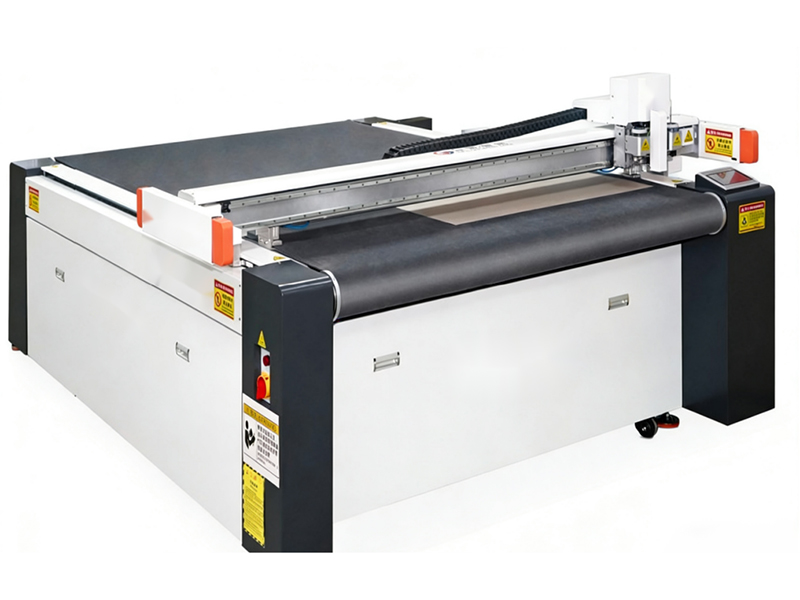

نظام القطع الرقمي Digital Cutting System
نظام قص بدون قالب للعينات والإنتاج قصير المدى
تم تصميم نظام القطع الرقمي لإنتاج عينات التغليف والإنتاج المخصص قصير المدى. يدمج رأس أدوات متعدد الوظائف، وخيارات أدوات متعددة، ونظام تحكم سيرفو عالي المستوى، واستشعار أمان بالأشعة تحت الحمراء، وطاولة عمل من سبيكة ألمنيوم بدرجة الطيران، وسكك توجيه خطية لدعم تشغيل مستقر وآمن.
تنفذ ماكينة القطع عمليات القص، والتجعيد، والحفر/التخديد، والرسم، والقطع النصفي، والقطع الكامل مباشرة من الملفات الرقمية، دون الحاجة إلى قالب قطع فعلي. وهي مناسبة للكرتون المموج، والكرتون الرمادي، وألواح ABS، والكرتون المقوى، ورغوة EVA، والمواد ذاتية اللصق، وغيرها من خامات التغليف.
تنفذ ماكينة القطع عمليات القص، والتجعيد، والحفر/التخديد، والرسم، والقطع النصفي، والقطع الكامل مباشرة من الملفات الرقمية، دون الحاجة إلى قالب قطع فعلي. وهي مناسبة للكرتون المموج، والكرتون الرمادي، وألواح ABS، والكرتون المقوى، ورغوة EVA، والمواد ذاتية اللصق، وغيرها من خامات التغليف.
المواصفات الفنية
| الموديل | | | | |
| أقصى سرعة تشغيل | 1500 mm/s | 1500 mm/s | 1500 mm/s | 1500 mm/s |
| أقصى سرعة قطع | 1200 mm/s | 1200 mm/s | 1200 mm/s | 1200 mm/s |
| دقة القطع | ±0.05 mm | ±0.05 mm | ±0.05 mm | ±0.05 mm |
| أقصى سماكة للمواد | 50 mm | 50 mm | 50 mm | 35 mm |
| مساحة العمل الفعّالة (الطول × العرض) | 1800 mm*1600 mm | 1100 mm*1300 mm | 1100 mm*1300 mm | 1200 mm*900 mm |
| مصدر الطاقة | 380V±10% | 380V±10% | 380V±10% | 220V/380V±10% |
| إجمالي القدرة | 7.5 kW | 5.5 kW | 4.5/5.5 kW | 4.0 kW |
| الأبعاد الكلية (الطول × العرض × الارتفاع) | 2770 mm *2580 mm *1330 mm | 2100 mm *2480 mm *H1200 mm | 2100 mm *3200 mm *1400 mm | 2150 mm *1780 mm *1330 mm |
-

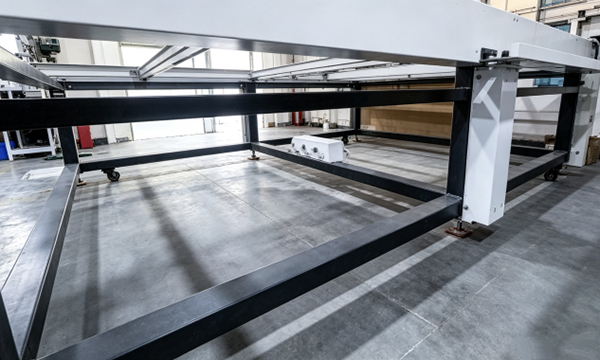

هيكل فولاذي متكاملتم لحام الهيكل الفولاذي المتكامل من فولاذ عالي الكربون سميك لتقليل التشوه والاهتزاز أثناء التشغيل طويل الأمد وعالي السرعة. يوفر ذلك أداءً ميكانيكيًا مستقرًا لدقة القطع وإطالة عمر الماكينة.
-

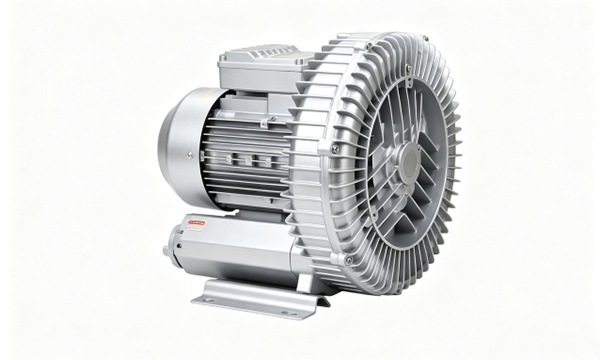

نظام تثبيت بالشفطيقوم نظام الشفط المدمج بتكييف منطقة الشفط بذكاء مع حجم المادة. يوفر قوة تثبيت أقوى وأكثر تجانسًا، ويحسن استواء الألواح، ويمنع رفع الحواف أو تحرك المواد. وهو مناسب للمواد الرقيقة والسميكة على حد سواء.
-

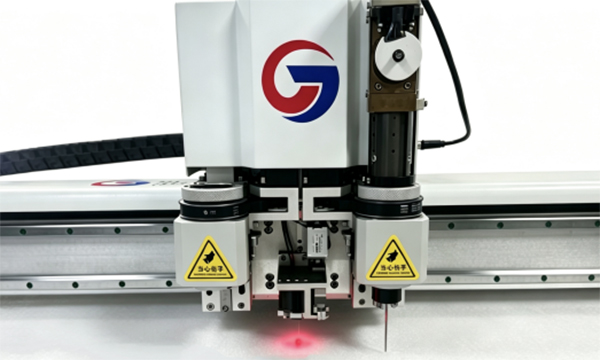

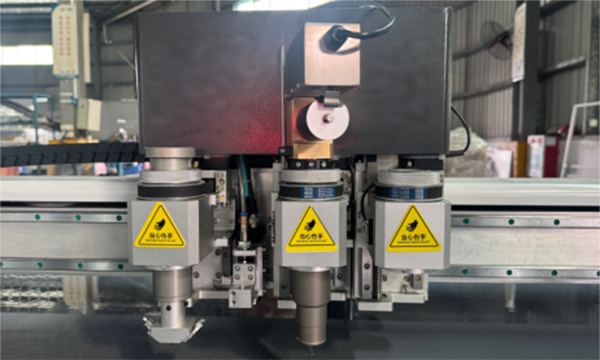

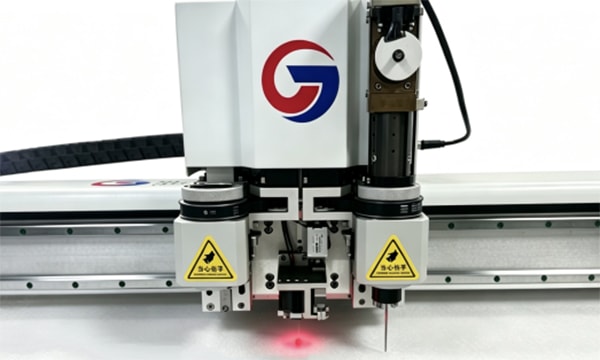

محطات أدوات مستقلة التشغيلتدعم التكوينات الاختيارية ذات المحطتين أو الثلاث محطات تشغيلًا مستمرًا باستخدام أدوات متعددة. يمكن تبديل الأدوات بين الوحدات، مما يسمح للماكينة بتنفيذ عمليات القص، والتجعيد، والتخديد، والرسم.
-
-

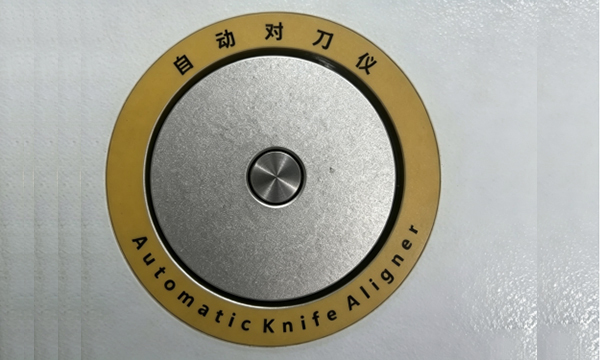

نظام ضبط الأدوات التلقائييُكمل نظام ضبط الأدوات المدمج عملية معايرة الأدوات وتعويض طول الشفرة بزر واحد بعد استبدال الأداة، دون الحاجة إلى ضبط يدوي. يوفر نظام نقل السيرفو عالي الدقة دقة قطع تصل إلى ±0.05 مم مع حواف ناعمة وخالية من الزوائد.
-

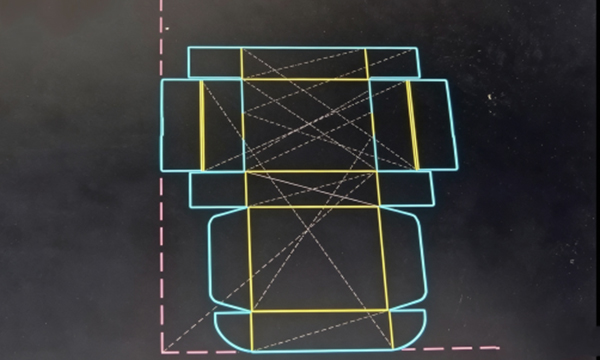

استيراد الملفات الرقميةالنظام متوافق مع ملفات CAD وAI وDXF، مما يسمح بالاستيراد المباشر وتوليد مسارات القطع بنقرة واحدة. يمكنه معالجة الأشكال المعقدة بسهولة تشغيل مبسّط.
-

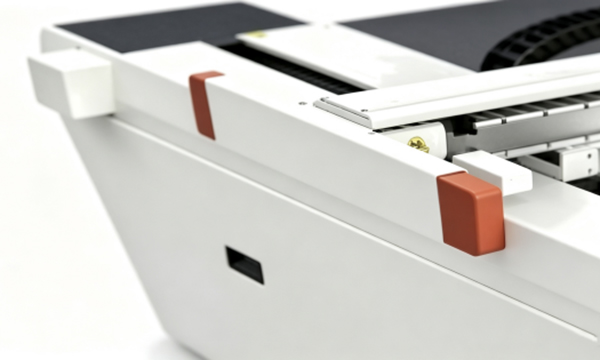

تصميم منخفض الصيانةتمت حماية المكونات الرئيسية من الغبار وبقايا القص لتقليل معدلات الأعطال وتسهيل أعمال الصيانة الدورية. كما يساهم انخفاض استهلاك الطاقة في تشغيل اقتصادي منخفض التكلفة، في حين تعمل تقنية تحسين مسارات التشغيل الذكية على رفع كفاءة المعالجة، وتقليل زمن تصنيع العينات، وتمكين المصنّعين من الاستجابة بشكل أسرع لطلبات عينات العملاء.
-

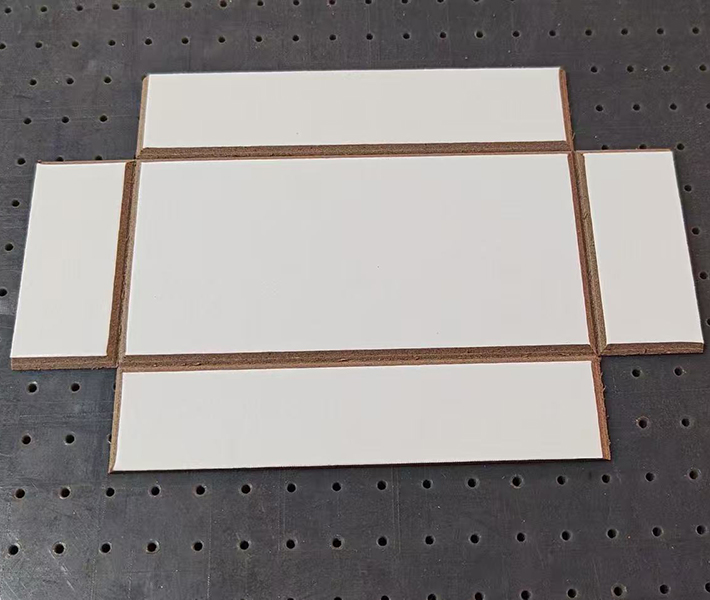

التخديد — مجرى على شكل V / مجرى على شكل Uيدعم التبديل المرن بين تشغيل مجرى V ومجرى U. يمكنه تشكيل مجاري بزوايا قائمة في المواد الصلبة ومجاري دائرية في المواد اللينة في عملية واحدة.
-

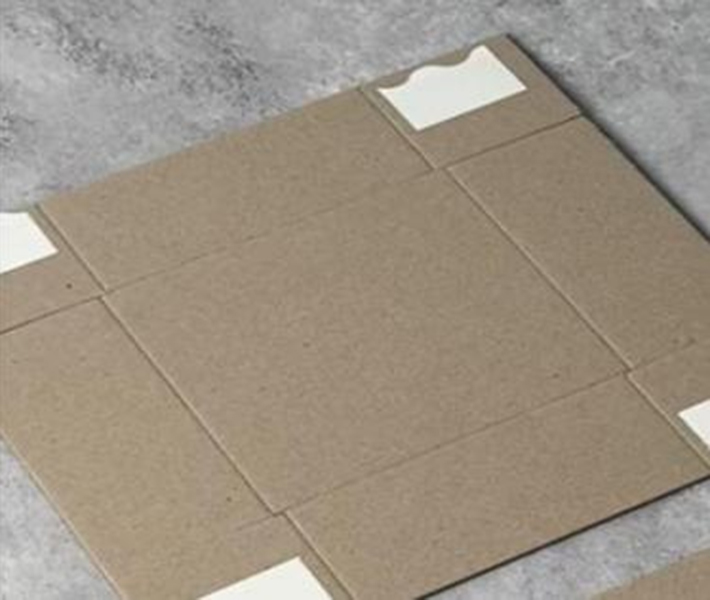

القطع النصفي (Half-Cut / Kiss Cutting)يتم قطع الطبقة العلوية مع إبقاء الطبقة السفلية سليمة، مما يجعله مناسبًا لفتحات سهلة التمزق والأجزاء المتصلة.
-

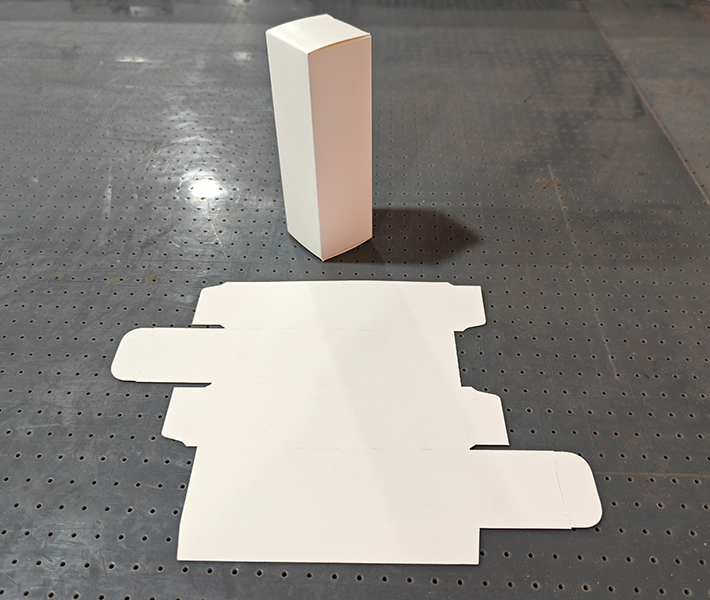

التجعيد (Creasing)يساعد التجعيد المتجانس على منع التشقق، وتكسر الحواف، والتجعد أثناء الطي.
-
القطع الكامل (Through Cutting)لا حاجة لقالب قطع. تنفذ الماكينة قطعًا كاملاً دقيقًا لعينات الإنتاج صغيرة الكمية مع نتائج نظيفة للأوراق الرقيقة والكرتون السميك.
-

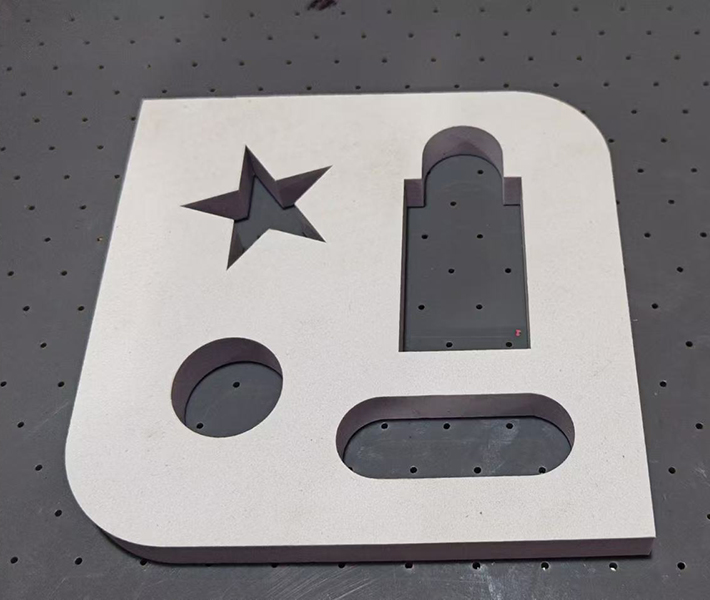

قطع رغوة EVAتنتج أداة قطع مخصصة غير لاصقة قطعًا ناعمًا لرغوة EVA مع أقل قدر من البقايا.
-

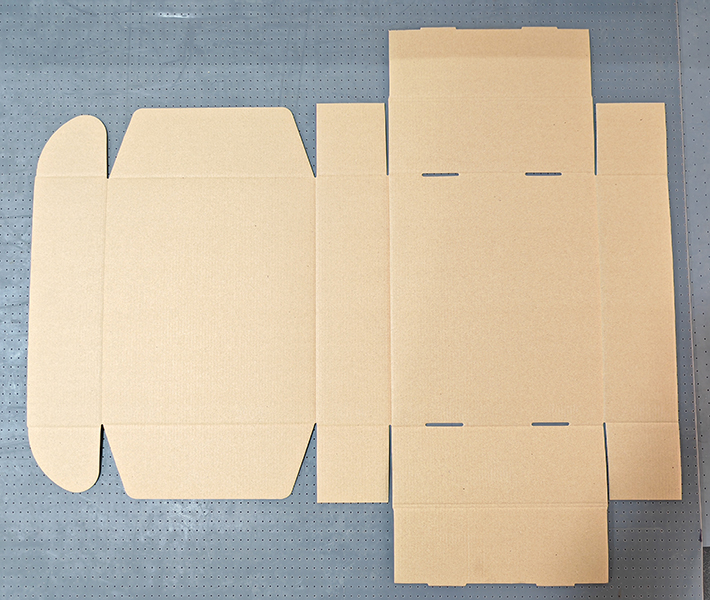

قطع الكرتون المموجيجمع بين القص والتجعيد والتخديد لتشكيل هياكل الكراتين بدقة.
-

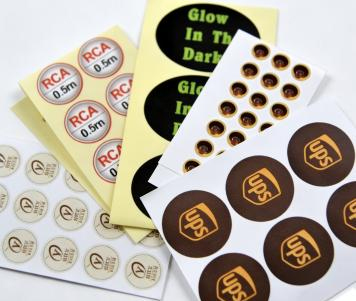

قطع الملصقات ذاتية اللصقيتيح التحكم الدقيق بالعمق قطع طبقة الوجه وطبقة اللاصق مع الحفاظ على طبقة البطانة سليمة.
-

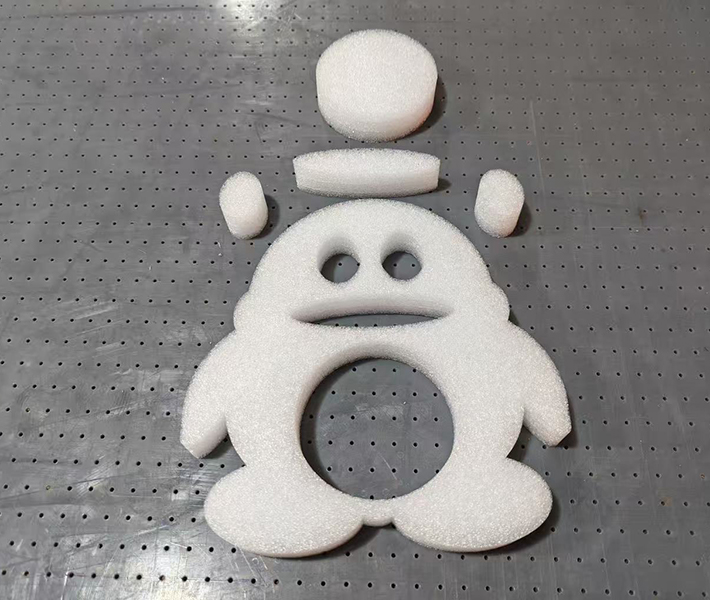

قطع رغوة EPEيدعم النظام قطعًا دقيقًا للأشكال غير المنتظمة، مما يجعله مناسبًا لإنتاج حشوات التغليف.
