ماكينة القص بالقالب المسطح Flatbed Die-Cutting Machine

حلول تقطيع بالقالب للكرتون الرمادي، ورق البطاقات، والورق المقوى

Food Transfer Pump SL1500
  • Food Transfer Pump SL1500
  • Food Transfer Pump SL1500
  • Food Transfer Pump SL1500

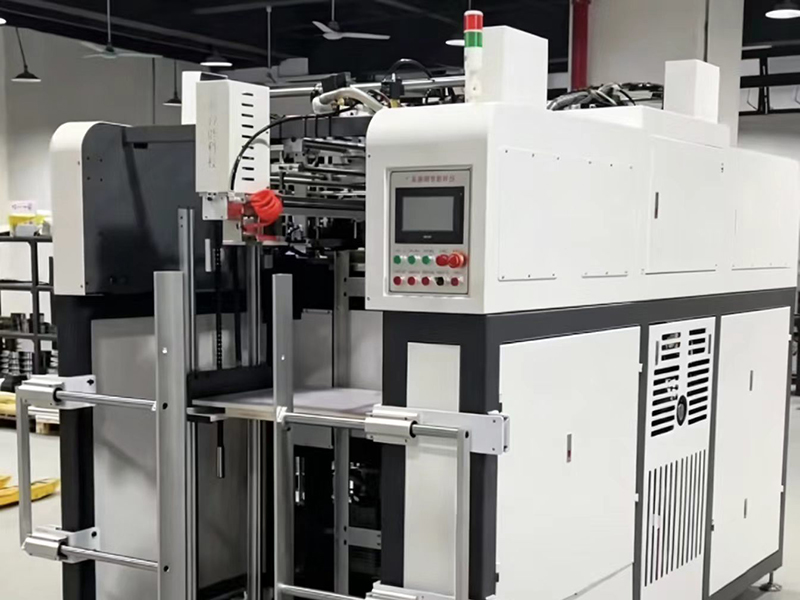

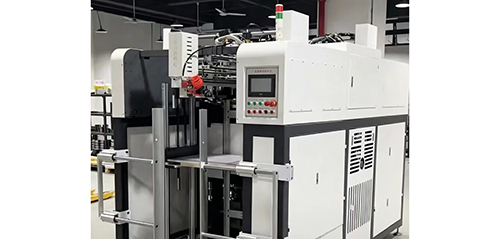

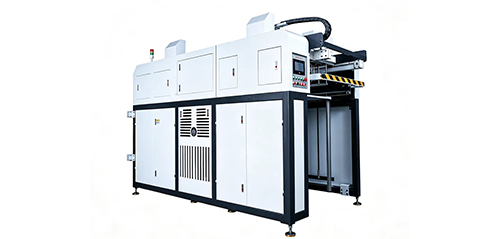

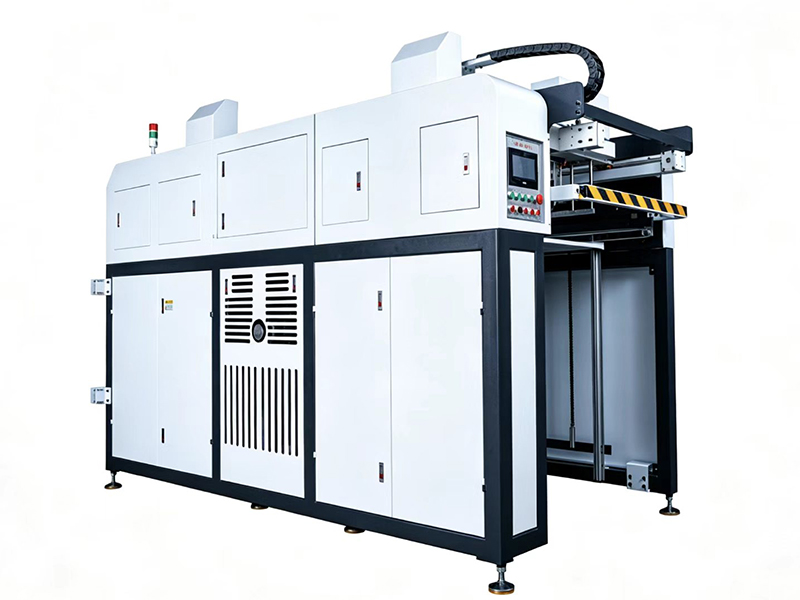

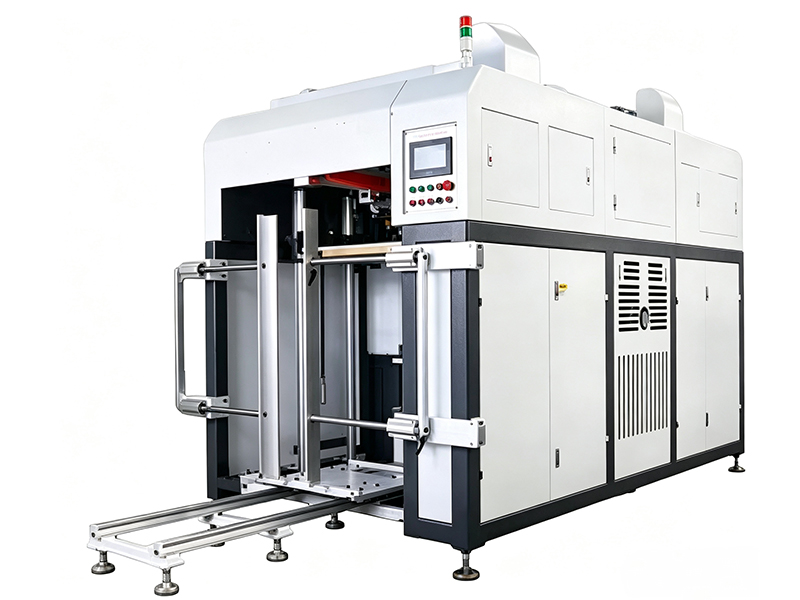

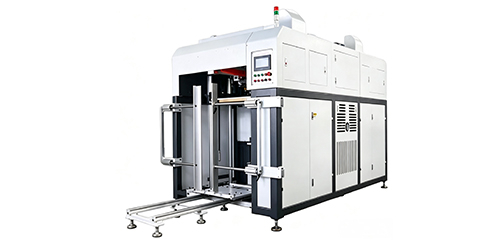

تم تصميم ماكينة القص بالقالب المسطح LY-DS-650 لقص وتجعيد الكرتون الرمادي، والكرتون الأبيض، والورق المقوى. تتميز بنظام تغذية مستمر وضبط ذكي للقالب لتبسيط التشغيل ودعم إنتاج أكثر كفاءة.

ارسل استفسارك

تستخدم الماكينة آلية رافعة لامركزية على الجانبين لتحريك منصة القص بحركة ترددية عمودية، مما يولد الضغط المطلوب لعمليات القص والتجعيد بدقة عالية. كما يمكنها إنتاج حواف ناعمة ونظيفة دون الحاجة إلى قص مسبق، مما يقلل من الزوائد والحواف الخشنة وأعمال التشطيب اللاحقة.

تستخدم الماكينة آلية رافعة لامركزية على الجانبين لتحريك منصة القص بحركة ترددية عمودية، مما يولد الضغط المطلوب لعمليات القص والتجعيد بدقة عالية. كما يمكنها إنتاج حواف ناعمة ونظيفة دون الحاجة إلى قص مسبق، مما يقلل من الزوائد والحواف الخشنة وأعمال التشطيب اللاحقة.

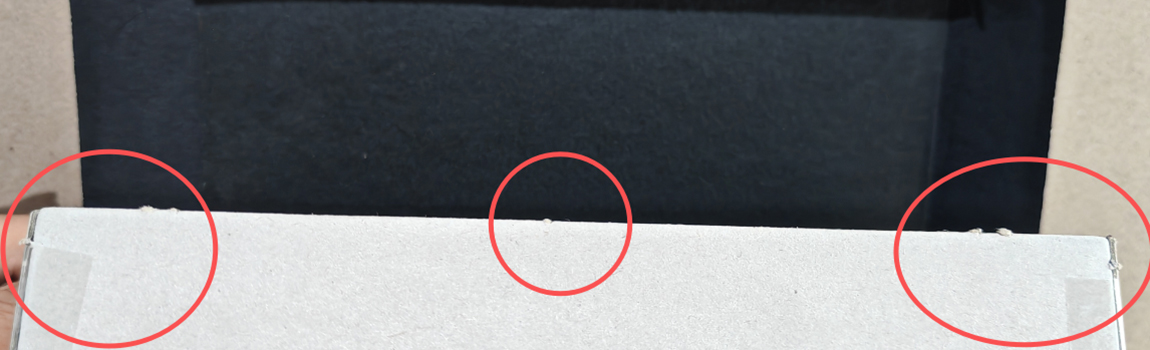

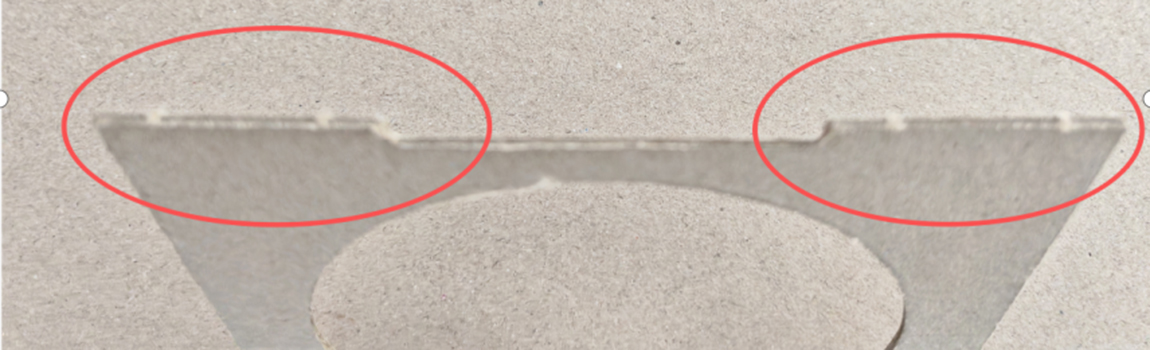

مزايا تصميم نقاط التثبيت
مزايا تصميم نقاط التثبيت مزايا تصميم نقاط التثبيت
  • يحافظ على تكامل الإنتاج
    تعمل نقاط التثبيت على منع انفصال أو تشتت الورق المقصوص ومخلفات القص بشكل كامل بعد عملية القص بالقالب. وهذا يسمح لنظام الإمساك (Gripper) بنقل الأوراق بشكل ثابت، ويدعم انسيابية عمليات التغذية اللاحقة والتسليم ولصق العلب، مما يقلل من التوقفات والهدر الناتج عن تشتت المنتجات.
  • تحسين عملية إزالة المخلفات وكفاءة العمليات اللاحقة
    تساعد نقاط التثبيت على سقوط المخلفات بشكل منتظم أثناء عملية إزالة النفايات، وتمنع دخول القطع الصغيرة المتناثرة داخل المعدات والتسبب في الانسداد، وهو أمر مهم بشكل خاص في ماكينات القص الأوتوماتيكية.
  • تقنية منخفضة التكلفة وناضجة
    يمكن إنشاء نقاط التثبيت بسهولة عن طريق إضافة شقوق بسيطة في قالب القص. ولا تتطلب معدات إضافية، مما يجعلها حلاً عمليًا واقتصاديًا وناضجًا لمنع تشتت الأوراق والقصاصات.
المواصفات الفنية
الموديل LY-DS-650
نوع القص بالقالب Flat pressing
أقصى مقاس تغذية الورق 900*640 mm
أقل مقاس تغذية الورق 250*400 mm
أقصى مقاس للقص بالقالب 890*630 mm
أقصى ضغط للقص 125T
سماكة الكرتون الرمادي القابلة للمعالجة 300–2200 g/m²
أقصى سرعة للماكينة 1700-1770 cycles/hour
أقصى ارتفاع رصّة التغذية 1280 mm
أقصى ارتفاع رصّة التسليم 1270 mm
مصدر الطاقة 380V
قدرة المحرك الرئيسي 7.5 kW
إجمالي القدرة 10 kW
وزن الماكينة 4.5 tons
الأبعاد الكلية (الطول × العرض × الارتفاع) 3300*1650*2300 mm
مكونات الماكينة

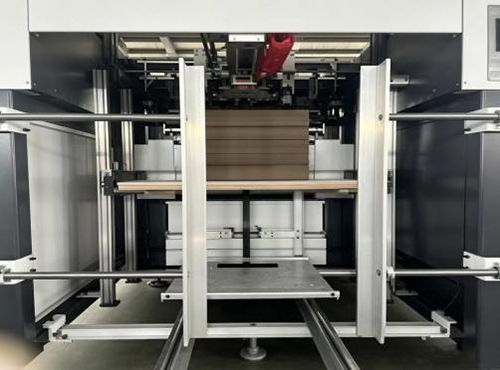

  • 1200 مم منصة تغذية مستمرة
    1200 مم منصة تغذية مستمرة

    تدعم منصة التغذية المستمرة التشغيل دون توقف، وتقلل صعوبة المناولة اليدوية، وتحد من حاجة المشغل للبقاء في وضع الاستعداد لفترات طويلة. وهذا يساعد على تقليل متطلبات العمالة وزيادة كفاءة الإنتاج.

  • واجهة تشغيل HMI تعمل باللمس

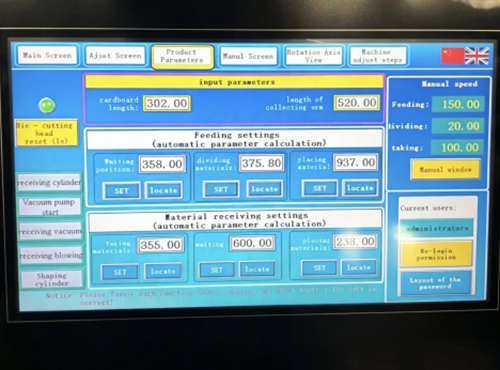

    واجهة تشغيل HMI تعمل باللمس

    توفر تشغيلًا بسيطًا وسهل الاستخدام، حيث يمكن للمشغل إدخال أبعاد المنتج، وتقوم الماكينة تلقائيًا بمعايرة موضع التسليم. يتيح ذلك ضبط القالب بسرعة وتغيير المنتجات بسهولة، مع زمن تغيير الألواح حوالي 20 دقيقة.

  • أدوات القص بالقالب

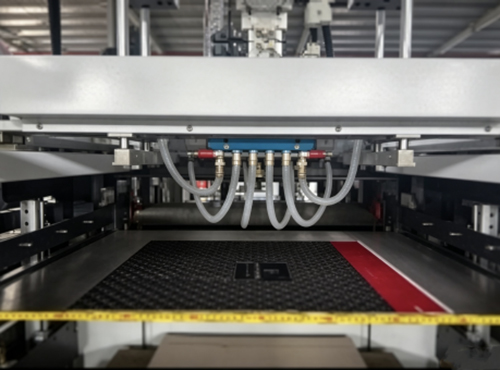

    أدوات القص بالقالب

    مُحسّنة للكرتون الرمادي، والكرتون الأبيض، والورق المقوى. تدعم القطع النصفي والقطع الكامل دون الحاجة إلى قص مسبق، وتنتج حوافًا ناعمة دون زوائد أو نتوءات أو خشونة. بعد عملية القص، يبقى الكرتون الرمادي متصلًا بدلًا من التفتت، مما يقلل من جهد إزالة المخلفات.

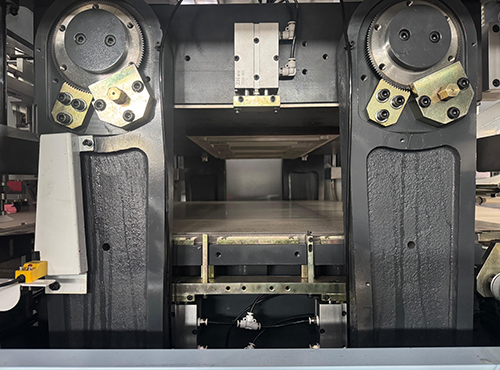

  • آلية تشغيل ذراع لامركزي
    آلية تشغيل ذراع لامركزي

    تقوم آليات الذراع اللامركزي على الجانبين بتحويل طاقة المحرك إلى حركة ترددية عمودية للمنصتين العلوية والسفلية، مما يوفر ضغطًا عاليًا مطلوبًا لعمليات قص وتجعيد الورق المقوى.

  • آلية القيادة الرئيسية: دولاب الموازنة والمحور اللامركزي

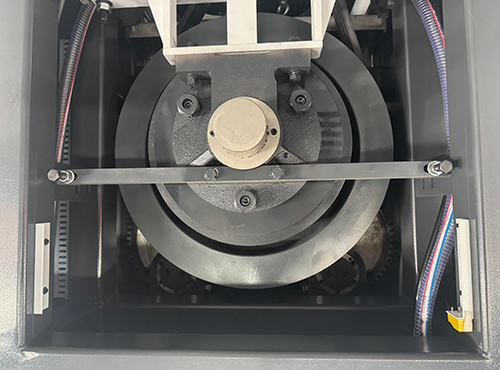

    آلية القيادة الرئيسية: دولاب الموازنة والمحور اللامركزي

    توفر آلية القيادة الرئيسية حركة ترددية عمودية لمنصة القص، وتوفر ضغطًا ثابتًا عالي القدرة، وتقلل من اهتزاز الماكينة، وتزيد من استقرار التشغيل.

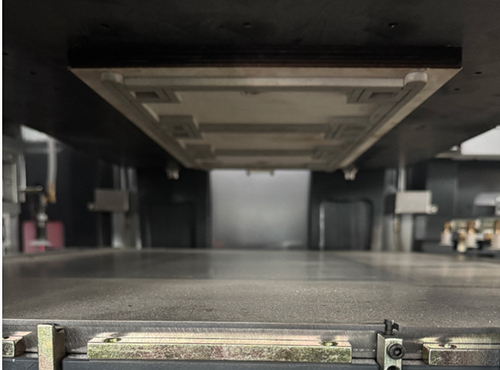

  • لوحة تثبيت القالب بالهواء المضغوط
    لوحة تثبيت القالب بالهواء المضغوط

    تقوم لوحة التثبيت الهوائية بتثبيت لوحة القص بإحكام على المنصة العلوية، مما يمنع الحركة أو الارتخاء أثناء التشغيل ويحافظ على دقة التسجيل. وبالمقارنة مع التثبيت الميكانيكي التقليدي بالبراغي، يمكن تنفيذ التثبيت والفك الهوائي بلمسة واحدة، مما يقلل زمن تغيير القوالب والإعداد.

  • أسطوانة قفل القالب

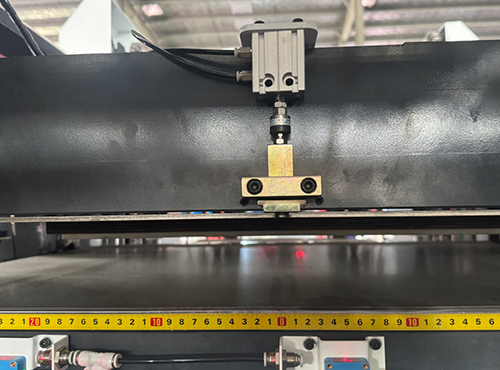

    أسطوانة قفل القالب

    مزودة بوظيفة تشابك أمان، حيث لا تبدأ عملية القص إلا بعد تثبيت القالب بالكامل، مما يساعد على منع الأعطال ومخاطر التشغيل الناتجة عن ارتخاء القالب.

  • أجهزة الحماية والسلامة

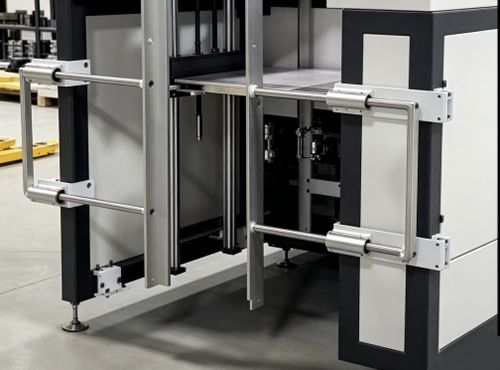

    أجهزة الحماية والسلامة

    يمكن تنفيذ جميع عمليات وضع اللوح الخلفي، وضبط اللوح، وتركيب القالب، والتغذية، والتسليم من خارج الماكينة، مما يعزز سلامة المشغل.
